Q44F手動L型三通球閥、T型球閥

產品簡介

L型三通球閥性能參數試驗壓力公稱壓力（Mpa）工作溫度PTFE≤150℃PTL≤300℃閥體、閥蓋WCB、CF8球體WCBHcr、CF8填料PTFE填料PTFEMpamminmmmmmmmm162540CL150JIS10K

訂購熱線：13250886677

在線咨詢

產品介紹

三通球閥介紹:

三通球閥概述:

Q44F手動L型三通球閥、T型球閥可分為L形和T形,L形(Q44F)三通球閥用于介質流向的切換,能使相互垂直的兩個通道連接;T形(Q45F)三通球閥用于介質分流、合流及流向切換.T形三通可以使三個通道相互連通或使其中的兩個通道連通.三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構.

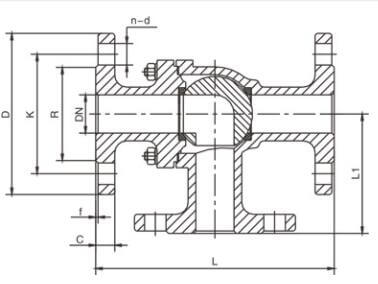

Q44F手動L型三通球閥、T型球閥外形結構

L型三通球閥性能參數

試驗壓力	公稱壓力（Mpa）
Mpa	1.6	2.5	4.0	CL150	JIS10K
強度試驗	2.4	3.8	6.0	3.2	2.4
密封試驗	1.8	2.8	4.4	2.2	1.5
氣密試驗	0.5-0.7
工作溫度	PTFE≤150℃ PTL≤300℃
適用溫度	C：水、油、氣；P：硝酸類；R：醋酸類

L型三通球閥主要零件材料

閥體、閥蓋	WCB、CF8
球體	WCB Hcr、CF8
閥桿	2Cr13、CF8
閥座	PTFE
填料	PTFE

L型三通球閥基本尺寸

公稱壓力	公稱通徑		L	L1	H	W	重量（kg)
Mpa	mm	in	mm	mm	mm	mm	1.6	2.5	4.0	CL150	JIS10K
1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65	62	100	2.5	3.0	3.5	2.5	2.5
	20	3/4	150	75	68	160	3.0	3.5	4.5	3.0	3.6
	25	1	160	80	75	160	4.8	5.0	6	5.0	5.0
	32	1 1/4	180	90	85	200	6.5	7	8.5	7	7
	40	1 1/2	200	100	95	200	8.5	9	10.5	9	9
	50	2	230	115	110	250	11	12	14	12	11
	65	2 1/2	290	145	130	300	15	17	20	16	16
	80	3	310	155	155	400	21	22	32	21	22
	100	4	350	175	180	500	33	36	50	36	36
	125	5	400	200	250	600	65	70	80	68	70
	150	6	480	240	275	800	103	110	120	105	105
	200	8	580	290	325	1000	152	168	180	160	160

Q44F手動L型三通球閥、T型球閥，售后服務承諾

對于貴公司訂購閥門產品,我廠在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

五、在交付設備時,本廠向需方交付以下資料:發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料;當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復最快解決問題.
