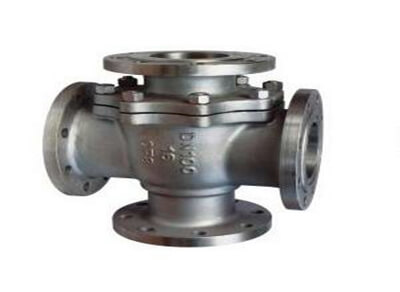

Q46F四通球閥
產品簡介
3、使用壽命長:閥門的閥芯和光見頸材料采用奧氏不銹鋼,閥座材料選用PTFE,能達到良好的抗腐蝕性作用,延長了四通球閥的使用壽命.。Q46F四通球閥規格尺寸（1.6MPa）尺寸表。Q46F四通球閥
訂購熱線：13250886677
產品介紹
一、Q46F四通球閥簡介
Q46F四通球閥,一閥實現正反供水切換,每轉90,供水方式切換一次,以前需四個閥門,供水時閥1、4開啟,閥2、3關閉;反向供水時閥2、3開啟,閥1、4關閉,現用一臺四通球閥替代,操作方便.
二、四通球閥結構特點
1、流體阻力小:球體和閥體的連接管道截面相等,且球體通道采用圓弧連接,介質通過球體是,流體阻力小.
2、密封性能好:閥座采用具有一定彈性變形和高強度的PTFE材料,達到良好密封性能保證了閥門的穩定性.
3、使用壽命長:閥門的閥芯和光見頸材料采用奧氏不銹鋼,閥座材料選用PTFE,能達到良好的抗腐蝕性作用,延長了四通球閥的使用壽命.
Q46F四通球閥壓力試驗
| 公稱壓力PN | 常溫最大工作壓力 | 殼體試驗壓力 | 氣密封試驗壓力 | 高壓密封試驗壓力 |
|---|---|---|---|---|
| 1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| 2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
| 4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
四、Q46F四通球閥工作原理

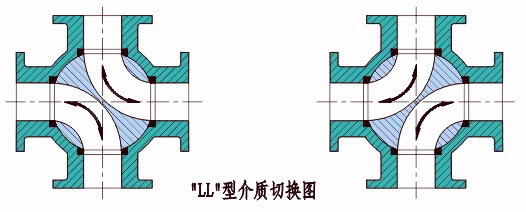

如圖所示"LL"型四通球閥只需操作扳手或執行器將球體轉動90度,可同時對兩種介質的流向進行切換,既方便又迅速,實現一閥多用的效果.
Q46F四通球閥零件材料
| 零件名稱 | 材質 | |
|---|---|---|
| GB | ASTM | |
| 閥體、閥蓋 | WCB、ZG1Cr18Ni9Ti | WCB、CF8、CF8M |
| 密封圈 | PTFE、對位聚苯 | PTFE、對位聚苯 |
| 球體 | 2Cr13、1Cr18Ni9Ti | 420 304 316 |
| 閥座、閥桿 | 2Cr13 | A246-416 |
| 雙頭螺栓 | 35CrMoA | A193-B7 |
Q46F四通球閥規格尺寸（1.6MPa）尺寸表
|
公稱壓力 PN（MPa） |
公稱通徑 DN(mm) |
尺寸 （mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L0 | D | K | d | Y | b | z-d0 | Hw | Hd | ||
| 1.6MPa | 50 | 260 | 130 | 165 | 125 | 100 | / | 16 | 4-φ18 | 205 | 265 |
| 65 | 320 | 160 | 185 | 145 | 120 | / | 18 | 4-φ18 | 245 | 295 | |
| 80 | 320 | 160 | 200 | 160 | 135 | / | 20 | 8-φ18 | 305 | 345 | |
| 100 | 370 | 185 | 220 | 180 | 155 | / | 20 | 8-φ18 | 340 | 420 | |
| 125 | 510 | 255 | 250 | 210 | 185 | / | 22 | 8-φ18 | 425 | 465 | |
| 150 | 510 | 255 | 285 | 240 | 210 | / | 24 | 8-φ23 | 450 | 505 | |
| 200 | 580 | 290 | 340 | 295 | 265 | / | 26 | 12-φ23 | 480 | 525 | |
| 250 | 670 | 335 | 405 | 355 | 320 | / | 30 | 12-φ25 | 530 | 565 | |
| 300 | 760 | 380 | 460 | 410 | 375 | / | 30 | 12-φ25 | 585 | 63 | |
| 350 | 850 | 425 | 520 | 470 | 435 | / | 34 | 16-φ25 | 625 | 675 | |
| 400 | 980 | 490 | 580 | 525 | 485 | / | 36 | 16-φ30 | 670 | 710 | |
| 450 | 1080 | 540 | 640 | 585 | 545 | / | 40 | 20-φ30 | 705 | 770 | |
| 500 | 1220 | 610 | 715 | 650 | 608 | / | 44 | 20-φ34 | 765 | 825 | |
| 600 | 1360 | 680 | 840 | 770 | 718 | / | 48 | 20-φ41 | 840 | 945 | |
| 700 | 1750 | 875 | 910 | 840 | 788 | / | 50 | 24-φ41 | 1050 | 1110 | |
| 800 | 1850 | 925 | 1025 | 950 | 898 | / | 52 | 24-φ41 | 1125 | 1220 | |
| 900 | 2050 | 1025 | 1125 | 1050 | 998 | / | 54 | 28-φ41 | 1260 | 1315 | |
| 1000 | 2150 | 1075 | 1255 | 1170 | 1110 | / | 56 | 28-φ48 | 1325 | 1385 | |
| 1200 | 2450 | 1225 | 1485 | 1390 | 1325 | / | 58 | 32-φ54 | 1395 | 1450 | |
