不銹鋼平板閘閥有哪些特點
時間: 2020-07-31 21:37:07 瀏覽次數：
不銹鋼平板閘閥能很好地適用于清潔流體，如果介質中夾帶有固體顆粒,則會加劇密封面的磨損,造成泄漏，閥座帶有彈簧負載的結構,能適應有明顯的溫度變化以及閥體可能變形的工況。
不銹鋼平板閘閥的特點
不銹鋼平板閘閥是一個啟閉動作為直線運動的閥門,它具有一個典型的垂直于流體的平板閉合元件,滑動切人流體而關閉。由于不銹鋼平板閘閥的閘板關閉時,沒有楔式閘板關閉時所產生的楔緊力,所以相對而言操作更靈活,使用壽命更長,啟閉力較小。廣泛應用于天然氣,輕質油、化工,城建、環保等行業,作切斷介質用,并適用于含硫(H2S)重油,排污及放空等系統以及流速快,雜質多,腐蝕嚴重的天然氣長輸管線。不銹鋼平板閘閥(圖2 - 6)是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是中間帶有撐開機構的雙閘板。
對于單閘板的不銹鋼平板閘閥而言,閘板與閥座間密封比壓的形成,是由介質壓力推動浮動閥座產生的,對于雙閘板不銹鋼平板閘閥,兩閘板間的撐開機構可以形成預緊比壓,以補充密封比壓。
不銹鋼平板閘閥能很好地適用于清潔流體，如果介質中夾帶有固體顆粒,則會加劇密封面的磨損,造成泄漏，閥座帶有彈簧負載的結構,能適應有明顯的溫度變化以及閥體可能變形的工況。
不銹鋼平板閘閥的優點是全開時,幾乎等同于一段相同長度的管道,因此介質通過閥門的壓力損失很小,閥門的流量系數(Cv值)很高。帶導流孔的不銹鋼平板閘閥圖（2 - 6(c))安裝在管路上還可直接用清管器進行清管。
由于閘板是在兩閥座面上滑動,因此不銹鋼平板閘閥也能使用于帶懸浮顆粒的介質管路中。啟閉中不銹鋼平板閘閥的密封面實際上是自動定位的,閥座密封面一般不會受到閥體熱變形的損壞,而且即使閥門在冷態下關閉,升溫后其熱伸長也不會使密封面受到過載。無導流孔的不銹鋼平板閘閥(圖2 - 6(a)),不要求閘板的關閉位
置有較高的精度,因此可用閥門行程來控制其啟閉位置。
不銹鋼平板閘閥在閥門關閉時密封力會達到最大值,同時閥門的壓力損失也會接近最大值,但相互作用時的密封區域,只是總密封區域的一部分，當閘板大致移動到閥門關閉位置的3/4時,介質易使閘板向閥座孔傾斜,此時,閥座孔與閘板最外端就會發生磨損,為了保證密封力和允許范圍內閥座的磨損量,因此要綜合考慮,設計出合適的閥座寬度。
圖2 - 6不銹鋼平板閘閥閘板外形圖
帶導流孔的閘板又分為常開型和常閉型,如圖2 - 7所示。
圖2-7 帶導流孔的閘板分類
常開型導流孔開在閘板上方,常閉型導流孔開人閘板下方,為了保證順時針轉動手輪關閉閥門的取則,對常開型應選用右旋梯形螺紋閥桿,對常閉型用左旋梯形螺紋閥桿。
不銹鋼平板閘閥的缺點是當介質壓力低時,形成的密料比壓不足以達到金屬密封面的密封必須比壓,需要酒過結構設計,增加預緊比壓;相反當介質壓力高時,形成的密封比壓可能又會過大,當密封副之間又缺少潤滑時,啟閉頻繁就可能使密封面磨損過大。
另一個不足是,閘板在切斷高速和高密度介質流時,會產生劇烈振動，一般只能垂直安裝在管道上。
密封性能:閥座設計成雙O形圈及彈簧加載結構,無論是高壓,低壓均能提供很好的密封,聚四氟乙烯(聚四氟乙烯)軟密封提供基本的密封,當聚四氟乙烯被破壞后可通過閘板和閥座金屬接觸提供第二道密封。
雙阻斷泄放功能(圖2 - 8):當閥門打開或關閉時,閥門中腔不會泄漏來自上游和下游的介質,便于中腔排放和檢漏。
圖2 - 8雙阻斷泄放功能
1一閥體:2 0形圈:3一彈黃:4一密封環:5一閥座:6一閘板

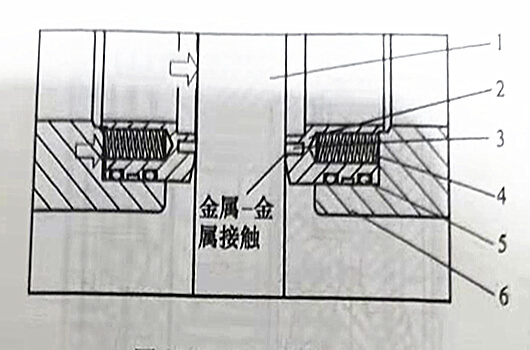

防火設計(圖29),當O形圈和聚四氟乙烯被燒毀后,在流體壓力作用下閘板與閥座,閥座與閥體形成金屬密封,填料均采用石墨和金屬材質,以而將流體隔斷,此外,因中法蘭墊片和從而防止外漏。

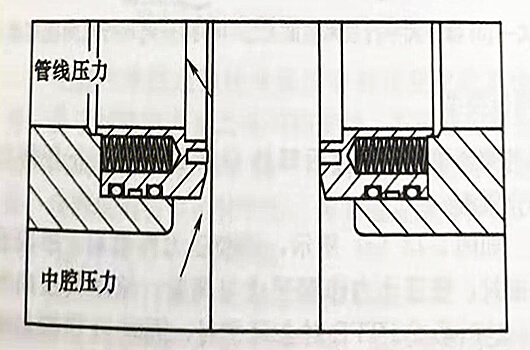

自泄壓功能(圖2 - 10):當中腔壓力較高時,在中腔流體作用下,會將浮動閥座壓向閥座槽內,從而避免中腔壓力過高而發生事故。
圖2 - 9防火設計
1 -閘板,2 -閥座:3 -密封環:4一彈簧;5 - O形圈;6—閥體
圖2 - 10自泄壓功能
緊急注脂和潤滑系統(圖2 - 11):不銹鋼平板閘閥設有閥座和閥桿緊急注脂和潤滑裝置,當在緊急情況下需要密封閥座和閥桿時,通過注脂槍注,人密封脂;或在某些惡劣使用條件下,可通過注脂槍給閥座和閥桿注人潤滑脂。
圖2 - 11緊急注脂和潤滑系統
1 -閥桿;2一填料;3 -隔環;4 -閥蓋;5 -注脂閥;6 -閥體;7 -閥座;8 - O形圈;9密封環;10 -閘板
