閥門如何進行分類？閥門的分類方法，所有分類知識大全
時間: 2020-07-12 16:32:07 瀏覽次數：
1.1概述 閥門 是用來控制管道內介質的,具有可動機構的機械產品的總體.其基本功能是接通或切斷管路介質的流通,改變介質的流動方向,調節介質的壓力和流常量保護管路和設備的正常運
1.1概述
閥門是用來控制管道內介質的,具有可動機構的機械產品的總體.其基本功能是接通或切斷管路介質的流通,改變介質的流動方向,調節介質的壓力和流常量保護管路和設備的正常運行。
隨著現代科學技術的發展,閥門在工業,建筑,農業,國防,科研以及人民生活等方面使用日益普遍,閥門現已成為人類活動的各個領城中不可缺少的通用機械產品。
工業用閥門誕生在蒸汽機發明之后,近十幾年來由于石油、化工,電站冶金,船舶,核能,字航等方面的需要對閥門提出了更高的要求,促使人們研究和產高參數的閥門工作溫度從一269 c的超低溫到3430 c的高溫,工作壓力從超真空1.33 x10-8Pa到超高壓1460 mpa公稱尺寸從幾毫米的儀表閥到公稱尺寸十幾米,重幾十噸的工業管路閥,驅動方式從最初的手動發展到電動,氣動、液動直至如今的程控,數控,遙控等。
從以上描述可知閥門的用途極為廣泛但是如果選型使用維護不當造成閥門泄漏由此引起的火災,爆炸中毒,燙傷事故及造成能源浪費設備腐蝕,物料增耗環境污染甚至造成停產等事故后果將難以想象如何正確了解選擇,安裝及使用維護閥門成為廣大用戶及工程技術人員迫在眉睫的問題。
1.2閥門的分類:
隨著各類成套設備工藝流程和性能的不斷改進,閥門的種類也在不斷變化增加著.閥門的分類方法有很多種,分類方法不同,結果也不相同,常用的幾種分類方法如下.
1.2.1按用途和作用分類
止回閥類:
用于阻止介質倒流.如止回閥等.分流閥類一用于改變管路中介質的流向,起分配,分流成得合介質的作用.如三通或四通旋塞閥,三通或四通球閥,分配閥等.
調節閥類——主要用于調節介質的流量和壓力等,如調節閥,減壓閥,節流閥,平衡閥等。
安全閥類——用于超壓安全保護,排放多余介質,以防止壓力超過額定的安全數值,當壓力恢復正常后,閥門再關閉阻止介質繼續流出.如各種安全調,溢流閥等
其他特殊專用閥類——如蒸汽疏水閥,放空閥,排渣閥,排污閥、清管閥等。
多用途閥類——如截止止回閥,止回球閥,截止止回安全閥等。
1.2.2按動力源分類:
閥門按動力源分類可分為自動閥門和驅動閥門
自動閥門——依靠介質(液體,空氣,蒸汽等)本身的能力而自行動作的閥門.如安全閥,止回閥,減壓閥,蒸汽疏水閥,緊急切斷閥等。
驅動閥門——借助手動,電力,氣力或液力來操作的閥門.如閘閥,截止閥、球閥,蝶閥,隔膜閥等。
1.2.3按主要技術參數分類
(1)按公稱尺寸分類
閥門按公稱尺寸可分為小口徑閥門,中口徑閥門,大口徑閥門和特大口徑閥門
小口徑閥門——公稱尺寸≤DN40的閥門。
中口徑閥門——公稱尺寸DN,D.N50≤≤DNDN300的閥門。
大口徑閥門一一公稱尺寸DN,D.N350≤DN≤DN1200的閥門。
特大口徑閥門——公稱尺寸≥DN1400的閥門。
(2)按公稱壓力分類:
閥門按公稱壓力可分為真空閥,低壓閥,中壓閥,高壓閥和超高壓閥
低真空閥門——105 ~ 10-Pa
中真空閥門——102 ~ 10-1Pa
高真空閥門——10 - 1 ~ 10-5Pa
超高真空閥門—— 10 Pa
低壓閥——公稱壓力≤PN16的閥門
中壓閥,——PN16 <公稱壓力< PN100的閥門
高壓閥——PN100 <公稱壓力PN1000的閥門
超高壓閥——公稱壓力> PN1000的閥門
(3)按介質極限工作溫度分類:
閥門按工作溫度金額分為高溫閥,中溫閥,常溫閥,低溫閥和超低溫閥
工作溫度時分
高溫閥——t 〉425℃的閥門
中溫閥——120℃ ≤ t ≤425℃的閥門
常溫閥——-29℃〈 120℃的閥門
低溫閥——100 ≤ t ≤-29℃的閥門
超低溫閥——t〈 -100℃的閥門
(4)按殼體材料分類:
閥門按殼體材料可分為非金屬閥門.金屬閥門和金屬門襯里閥閥門
非金屬閥門——陶瓷閥門,玻璃鋼閥門,熟料閥門等
金屬閥門——鑄鋼閥門,鑄鐵閥門,合金閥門等
金屬襯里閥門——襯鉛閥門.襯塑網門,襯膠閥門,襯搪陶瓷閥門等。
(5)按與管道的連接方式分類:
閥門按與管道的連接方式可分為螺紋連接閥門,快蘭連接閥門.焊接連接閥門,對夾連接閥門,卡箍連接閥門和卡套連接閥門
螺紋連接閥門一閥體上帶有內螺紋或外螺紋,與管道采用螺紋連接的閥門
法蘭連接閥門一閥體上帶有法蘭,與管道采用法蘭連接的閥門
焊接連接閥門—閥體上帶有對焊口或承插口,與管道采用焊接連接的閥門
對夾連接閥門一閥體無法蘭或有單法蘭,與管道采用對夾連接的閥門
卡箍連接閥門—閥體上帶有夾口,與管道采用卡箍連接的閥門
卡套連接閥門—用卡套與管道連接的閥門
1.2.4按結構特征分類
閥門按結構特征可分為截門形,閘門形,旋塞和球形,旋啟形,滑閥形和蝶形。

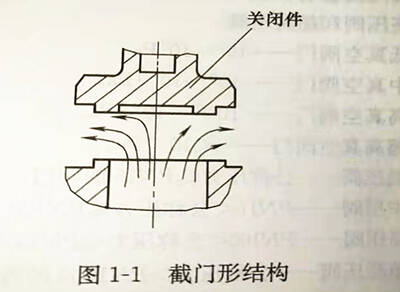

截門形—關閉件沿著閥座的中心線移動,如圖1 - 1所示
圖1 - 1截門形結構
截門形—關閉件沿著閥座的中心線移動,如圖1 - 1所示
圖1 - 1截門形結構

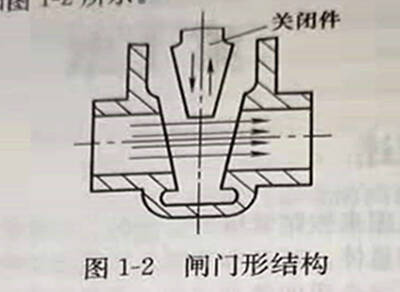

閘門形—關閉件沿著垂直于閥座中心線的方向移動,如圖1 - 2所示
圖1 - 2閘門形結構

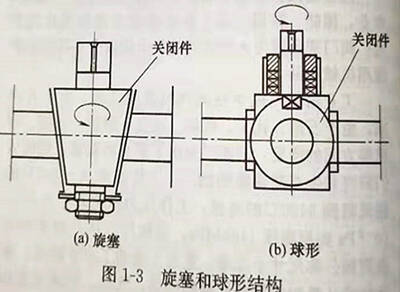

旋塞和球形—關閉件是柱塞,錐塞或球體,圍繞本身的軸線旋轉,如圖1 - 3所示
圖1 - 3旋塞和球形結構

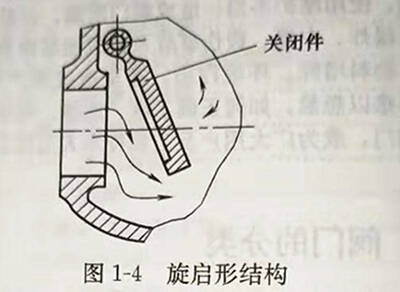

旋啟形一關閉件圍繞閥座外的軸線旋轉,如圖1-4圖所示
圖1 - 4旋啟形結構

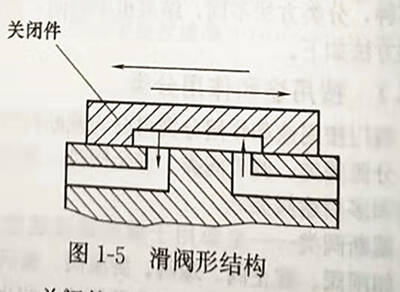

湘聞形.關團件在垂直于通道的方向上滑動,如圖1 - 5所示
圖1 - 5滑閥形結構

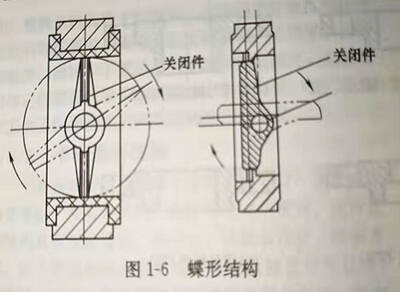

蝶形—關閉件的圓盤圍繞閥座內的軸線旋轉(中線式),或圍繞閥座外的軸線旋轉(偏心式)的結構,如圖1 - 6所示
如圖1 - 6蝶形結構
以上就是閥門的所有分類。
