蝶閥
D341J法蘭襯膠蝶閥
產品簡介
蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。
訂購熱線：13250886677
產品介紹
法蘭襯膠蝶閥概述
產品概述：
D41J、D341J法蘭襯膠蝶閥采用整體包膠形式（閥體、閥瓣包膠即介質過流部分均無跟閥體直接接觸），以適應不同介質的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。啟標法蘭式襯膠蝶閥廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中、以確保不同使用條件下的密封性、耐蝕性。
法蘭襯膠蝶閥工作原理：
蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。
產品特點：
1、本閥結構獨特，操作靈活，省力，方便。
2、蝶板采用框架結構，強度高，過流面積大，流阻小。
3、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
4、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
7、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
法蘭襯膠蝶閥材料性能表：
|
材料代號
|
適用溫度
|
適用介質
|
|---|---|---|
|
NR
|
≤85℃
|
水、空氣、酸堿類
|
|
CR
|
≤85℃
|
水、煤氣、酸堿類
|
|
NBR
|
≤100℃
|
水、油品
|
|
CPDM
|
≤120℃
|
水、蒸汽、一般酸堿類
|
|
FKM
|
≤150℃
|
水、蒸汽、強酸堿類
|
五、法蘭襯膠蝶閥主要零部件材料表：
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|---|---|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
氣動裝置
|

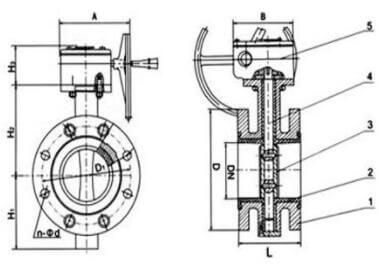

組合件外形結構：
|
法蘭襯膠蝶閥主要外形及連接尺寸表：
|
公稱通徑DN
|
L
mm
|
D
mm
|
D1
mm
|
n-d（mm）
|
H1
mm
|
H2
mm
|
質量
|
|
|---|---|---|---|---|---|---|---|---|
|
PN1.6
|
PN1.6
|
|||||||
|
50
|
108
|
165
|
125
|
4-18
|
4-18
|
91
|
120
|
8
|
|
65
|
112
|
185
|
145
|
4-18
|
4-18
|
104
|
140
|
11.5
|
|
80
|
114
|
200
|
160
|
8-18
|
8-18
|
107
|
150
|
12.5
|
|
100
|
127
|
220
|
180
|
8-18
|
8-18
|
135
|
165
|
23
|
|
125
|
140
|
250
|
210
|
8-18
|
8-18
|
129
|
190
|
40.5
|
|
150
|
140
|
285
|
240
|
8-22
|
8-22
|
131
|
205
|
46.5
|
|
200
|
152
|
340
|
295
|
8-22
|
12-22
|
177
|
2550
|
61
|
|
250
|
165
|
395
|
350
|
12-22
|
12-26
|
206
|
270
|
73.5
|
|
300
|
178
|
445
|
400
|
12-22
|
12-26
|
220
|
320
|
103
|
|
350
|
190
|
505
|
460
|
16-22
|
16-26
|
264
|
358
|
120
|
|
400
|
216
|
565
|
515
|
16-26
|
16-30
|
298
|
400
|
217
|
|
450
|
222
|
615
|
565
|
16-26
|
-
|
327
|
420
|
242
|
|
500
|
229
|
671
|
620
|
20-26
|
-
|
352
|
480
|
279
|
|
600
|
267
|
780
|
725
|
20-30
|
-
|
446
|
560
|
396
|
|
700
|
292
|
895
|
840
|
24-30
|
-
|
486
|
610
|
596
|
