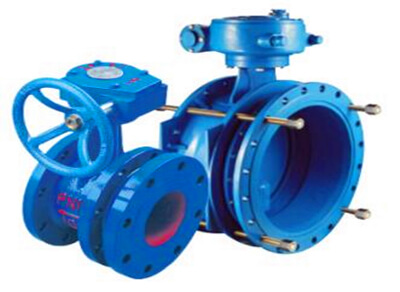

SD341X 伸縮法蘭蝶閥
產品簡介
SD341X伸縮法蘭蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用,本閥設計新穎，結構獨特,體積小，重量輕。SD341X伸縮法蘭蝶閥
訂購熱線：13250886677
產品介紹
SD341X 伸縮法蘭蝶閥產品概述
SD341X 伸縮法蘭蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用 , 本閥設計新穎，結構獨特 , 體積小，重量輕。操作輕便省力，啟閉迅速 , 密封部位能調節和更換，密封性能可靠，流阻小，節能 , 適用溫度≤ 80℃，電力、給排水等作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
SD341X 伸縮法蘭蝶閥技術參數：
使用材質：球墨鑄鐵、碳鋼
尺寸范圍：DN50mm ～ DN1400mm
壓力等級：1.0MPa ～ 1.6MPa
溫度范圍：-10℃～ 80℃
適用介質：清水、污水SD341X 伸縮法蘭蝶閥主要零部件材料
| No. | 零件名稱 | 材料 |
|
| 1 | 閥體 | 球鐵、碳鋼 | |
| 2 | 蝶板 | 球鐵、碳鋼、不銹鋼 | |
| 3 | 閥軸 | 不銹鋼 | |
| 4 | 密封圈 | 丁腈橡膠 | |
| 5 | 填料 | 柔性石墨 |
SD341X 伸縮法蘭蝶閥外形結構
SD341X 伸縮法蘭蝶閥主要外形連接尺寸（單位：mm）
| DN | D | D1 | D2 | B | L | L最大 | L最小 | H1 | H2 |
| 50 | 165 | 125 | 99 | 14 | 158 | 178 | 168 | 80 | 155 |
| 65 | 185 | 145 | 118 | 14 | 164 | 184 | 174 | 80 | 155 |
| 80 | 200 | 160 | 132 | 16 | 168 | 188 | 178 | 97 | 173 |
| 100 | 220 | 180 | 156 | 19 | 220 | 260 | 220 | 110 | 220 |
| 125 | 250 | 210 | 184 | 19 | 220 | 265 | 225 | 125 | 255 |
| 150 | 285 | 240 | 211 | 19 | 240 | 280 | 240 | 143 | 258 |
| 200 | 340 | 295 | 266 | 20 | 260 | 280 | 240 | 170 | 310 |
| 250 | 395 | 350 | 319 | 22 | 270 | 290 | 250 | 200 | 355 |
| 300 | 445 | 400 | 370 | 25 | 280 | 300 | 260 | 225 | 300 |
| 350 | 505 | 460 | 429 | 25 | 330 | 355 | 305 | 253 | 422 |
| 400 | 565 | 515 | 480 | 25 | 340 | 365 | 315 | 284 | 486 |
| 450 | 615 | 565 | 530 | 26 | 360 | 385 | 335 | 308 | 497 |
| 500 | 670 | 620 | 582 | 27 | 360 | 385 | 335 | 335 | 560 |
| 600 | 780 | 725 | 682 | 30 | 400 | 430 | 370 | 390 | 715 |
| 700 | 895 | 840 | 794 | 33 | 500 | 540 | 460 | 483 | 782 |
| 800 | 1015 | 950 | 901 | 35 | 520 | 560 | 480 | 543 | 882 |
| 900 | 1115 | 1050 | 1001 | 38 | 550 | 590 | 510 | 606 | 925 |
| 1000 | 1230 | 1160 | 1112 | 40 | 610 | 650 | 550 | 655 | 1000 |
| 1200 | 1455 | 1380 | 1328 | 45 | 590 | 640 | 540 | 778 | 1087 |
| 1400 | 1675 | 1590 | 1530 | 46 | 720 | 770 | 670 | 912 | 1350 |
