止回閥

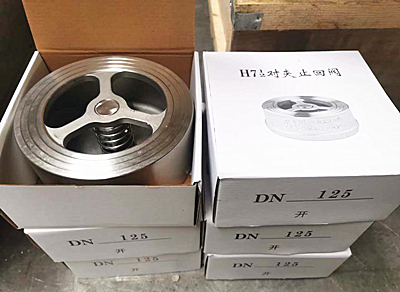

H7對夾式止回閥DN125
產品簡介
一、H71對夾式止回閥概述： 該閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力小；流道通暢，流體
訂購熱線：13250886677
產品介紹
一、H71對夾式止回閥概述：
該閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好。
二、H7對夾式止回閥結構圖片：
三、H7對夾式止回閥主要技術參數：
五、H7對夾式止回閥主要外形尺寸：
|
型號 |
公稱通徑 |
試驗壓力 |
工作溫度 |
適用溫度 |
|
|
殼體 |
密封 |
||||
|
H71H-16Q |
1.6 |
2.4 |
1.76 |
≤235℃ |
水、蒸氣、油品等 |
|
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235℃ |
|
|
H71W-25H |
≤300℃ |
||||
|
H71W-25P |
≤200℃ |
硝酸等腐蝕性介質 |
|||
|
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300℃ |
|
|
H71W-40P |
≤200℃ |
水、蒸氣 |
|||
四、H7對夾式止回閥主要零件材料：
|
型號 |
閥門 |
閥瓣 |
彈簧 |
|
H71H-16Q H71H-25Q |
QT400-15 |
25 |
50CrVA |
|
H71W-25H H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9 |
|
H71W-25P H71W-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
五、H7對夾式止回閥主要外形尺寸：
|
公稱通徑 |
L |
D |
公稱通徑 |
L |
D |
||||
|
1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 |
||||
|
15 |
25 |
48 |
48 |
48 |
80 |
71 |
140 |
140 |
140 |
|
20 |
31.5 |
58 |
58 |
58 |
100 |
80 |
160 |
165 |
165 |
|
25 |
35.5 |
68 |
68 |
68 |
125 |
110 |
190 |
195 |
195 |
|
32 |
40 |
80 |
80 |
870 |
150 |
125 |
215 |
225 |
225 |
|
40 |
45 |
90 |
90 |
90 |
200 |
160 |
270 |
285 |
390 |
|
50 |
56 |
105 |
105 |
105 |
250 |
200 |
330 |
340 |
350 |
|
65 |
63 |
125 |
125 |
125 |
300 |
250 |
385 |
400 |
415 |
對夾式止回閥的工作原理及工作特點
1,對夾式止回閥的工作原理
對夾式止回閥允許流體以特定的方向流動并防止流體回流或向相反方向流動，理想的對夾式止回閥應該在管道中的壓力下降和流體動能減緩時開始關閉。當流體流動方向逆轉時，對夾式止回閥應完全關閉。
2,對夾式止回閥的工作特點
對夾式止回閥的工作特點是載荷變化大，啟閉頻率小，一旦處于關閉或開啟狀態，使用周期便很長，且不要求運動部件轉動，但一旦有切換要求，則必須動作靈活，這一要求較常見的機械運動更為苛刻,由于對夾式止回閥在大多數實際使用中，定性地被確定用于快速關閉，而在對夾式止回閥關閉的瞬間，介質是反向流動的，隨著閥瓣的關閉，介質從最大倒流速度迅速降至為零，而壓力則迅速升高，即產生可能對管路系統有破壞作用的“水錘”現象，對于多臺泵并聯使用的高壓管路系統，對夾式止回閥的水錘問題就更加突出。
水錘是壓力管道中瞬變流動的一種壓力波，它是由于壓力管道中流體流速的變化而引起的壓力升高或下降的水力沖擊現象。其產生的物理原理是液體的不可壓縮性、流體運動慣性與管材彈性綜合作用的結果，為了防止管道中的水錘隱患，多年來，人們在對夾式止回閥設計中，采用了一些新結構，在保證對夾式止回閥使用性能的同時，將水錘的沖擊力減至最小方面取得了可喜的進展。
