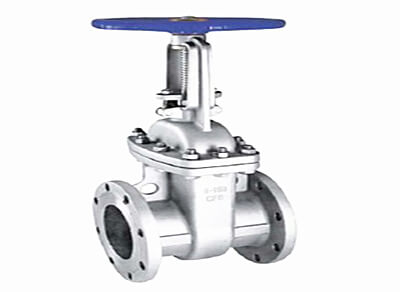

Z41W不銹鋼重型高壓閘閥
產品簡介
一、高壓不銹鋼重型閘閥簡介： 高壓不銹鋼重型 閘閥 是區別于市場上一些閥門質量的一種稱呼，（閥門材料達不到標準、閥門壁厚過薄）輕型不銹鋼閘閥的俗稱，重型不銹鋼高壓閘閥
訂購熱線：13250886677
產品介紹
一、高壓不銹鋼重型閘閥簡介：
高壓不銹鋼重型閘閥是區別于市場上一些閥門質量的一種稱呼，（閥門材料達不到標準、閥門壁厚過薄）輕型不銹鋼閘閥的俗稱，重型不銹鋼高壓閘閥的選材考究，材料完全符合國內外相關材質標準的要求。
二、高壓不銹鋼重型閘閥應用范圍：
高壓法蘭連接的重型不銹鋼高壓閘閥適用于公稱壓力PN40～PN160,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。不銹鋼重型閘閥適用介質為：水、油品、蒸氣、酸、堿、氨、尿素、含硫天然氣等。
三、高壓不銹鋼重型閘閥結構特點：
1、不銹鋼閘閥選材考究，符合國內外不銹鋼閥門相關標準，材料的全面質量高。
2、產品制造符合國內外先進標準的要求，閘閥密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閘閥閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、閘閥采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
四、不銹鋼閘閥標準規范：
設計制造標準：GB/T 12234-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、不銹鋼閘閥配件及配件材料：
| 配件名稱 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 |
| 304 CF8 | 304L CF3 | 316 CF8M | 316L CF3M | |
| 閥體/閥蓋 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
| 閘板 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
| 閥桿 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
| 閥桿螺母 | 鋁青銅 | |||
| 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE |
| 壓蓋 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
| 螺栓 | 不銹鋼 | |||
| 螺母 | 不銹鋼 | |||
| 手輪 | 球墨鑄鐵、鑄鋼 | |||

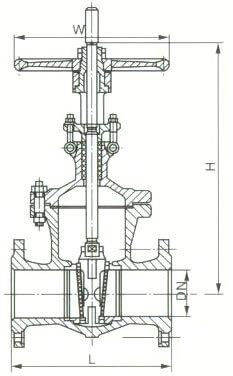

六、不銹鋼閘閥尺寸
| 型號 | 公稱通徑 | 尺寸(mm) | |||||||
| L | D | D1 | D2 | D6 | b-f | z-Φd | H | ||
| Z41W-4.0MPa | 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-14 | 170 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16-2 | 4-14 | 200 | |
| 25 | 160 | 115 | 85 | 65 | 58 | 16-2 | 4-14 | 215 | |
| 32 | 180 | 135 | 100 | 78 | 66 | 18-2 | 4-18 | 260 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-18 | 290 | |
| 50 | 250 | 160 | 125 | 100 | 88 | 20-3 | 4-18 | 345 | |
| 65 | 280 | 180 | 145 | 120 | 110 | 22-3 | 8-18 | 360 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 22-3 | 8-18 | 385 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24-3 | 8-23 | 430 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 8-25 | 530 | |
| 150 | 450 | 300 | 250 | 218 | 204 | 30-3 | 8-25 | 620 | |
| 200 | 550 | 375 | 320 | 282 | 260 | 38-3 | 12-30 | 780 | |
| 250 | 650 | 445 | 385 | 345 | 313 | 42-3 | 12-34 | 900 | |
| Z41W-6.4MPa | 15 | 170 | 105 | 75 | 55 | 41 | 18-2 | 4-14 | 175 |
| 20 | 190 | 125 | 90 | 68 | 51 | 20-2 | 4-18 | 200 | |
| 25 | 210 | 135 | 100 | 78 | 58 | 22-2 | 4-18 | 215 | |
| 32 | 230 | 150 | 110 | 82 | 66 | 24-2 | 4-23 | 270 | |
| 40 | 240 | 165 | 125 | 95 | 76 | 24-3 | 4-23 | 300 | |
| 50 | 250 | 175 | 135 | 105 | 88 | 26-3 | 4-23 | 370 | |
| 65 | 280 | 200 | 160 | 130 | 110 | 28-3 | 8-23 | 385 | |
| 80 | 310 | 210 | 170 | 140 | 121 | 30-3 | 8-23 | 400 | |
| 100 | 350 | 250 | 200 | 168 | 150 | 32-3 | 8-25 | 460 | |
| 125 | 400 | 295 | 240 | 202 | 176 | 36-3 | 8-30 | 570 | |
| 150 | 450 | 340 | 280 | 240 | 204 | 38-3 | 8-34 | 660 | |
| 200 | 550 | 405 | 345 | 300 | 260 | 44-3 | 12-34 | 820 | |
| 250 | 650 | 470 | 400 | 352 | 313 | 48-3 | 12-41 | 1000 | |
