自力式調節閥

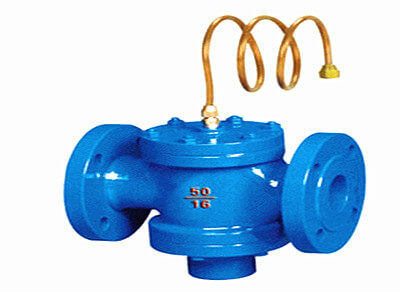

自力式壓差控制閥ZYC-16
產品簡介
一、什么是自力式壓差控制閥； 自力式壓差控制閥 是一種自動恒定壓差的水力工況平衡用閥，應用于集中拱熱、中央空調等水系統中，有利于被控系統各用戶和末端裝置的自主調節，
訂購熱線：13250886677
產品介紹
一、什么是自力式壓差控制閥；
自力式壓差控制閥是一種自動恒定壓差的水力工況平衡用閥，應用于集中拱熱、中央空調等水系統中，有利于被控系統各用戶和末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統。
二、自力式壓差控制閥結構特點
ZYC型自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化。
控制器是一個壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與水間的壓力差。
當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。
三、自力式壓差控制閥安裝尺寸
ZYC-16法蘭連接尺寸執行GB4216-84國家標準
|
公稱壓力 |
安裝方式 |
閥長 |
高度 |
流量m3/h |
|
|
定壓差型 |
可調壓差型 |
||||
|
DN15 |
螺紋連接 |
100 |
95 |
145 |
0.2-1 |
|
DN20 |
110 |
100 |
150 |
0.3-1.5 |
|
|
DN25 |
法蘭連接 |
115 |
110 |
165 |
0.5-2 |
|
DN32 |
130 |
140 |
190 |
1-4 |
|
|
DN40 |
210 |
190 |
340 |
1.5-6 |
|
|
DN50 |
225 |
205 |
355 |
2-8 |
|
|
DN65 |
240 |
240 |
390 |
3-12 |
|
|
DN80 |
280 |
300 |
500 |
5-20 |
|
|
DN100 |
295 |
350 |
550 |
10-30 |
|
|
DN125 |
320 |
380 |
580 |
15-45 |
|
四、自力式壓差控制閥安裝說明
1、介質流動方向應與閥體箭頭方向一致；
2、自力式壓差控制閥應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水端安裝1/2"球閥，以便啟動消除堵塞功能。
3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能。
4、供水管和該閥前的回水管應分別裝設壓力表，便于調節控制壓差。
5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡阻在閥塞上，可將1/2"球閥關閉3-5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物。
6、控制壓差調節方法：逆時針方向調節調壓閥桿，觀察壓差。
注意；盡可能不變徑選用，在流量過低時可考慮縮徑選用。控制閥導壓管連接為1/2管螺紋，導壓管長度為1.5m，連接供水管。本閥分為定壓差型和可調壓差型兩種。公稱壓力：1.6MPA，介質溫度0-120℃。
5、安裝位置應按照產品說明書要求設置直管段。
6、在安裝自力式壓差控控制閥前還因在此閥前加裝過濾器，以免堵塞。
五、自力式壓差控制閥安裝注意事項
1、自力式壓差控制閥分為供水式、回水式和旁通式三種。一般安裝在回水管上，閥門上的導壓管與供水管連通；也可選用送水管安裝式，但不能互換。其中的旁通式自力式壓差控制閥在額定壓差范圍內為關閉狀態。
2、自力式壓差控制閥可水平安裝，也可垂直安裝。
3、導壓管連接頭的尺寸一般為1/2″管螺紋，安裝時應在供水管上設置變徑管接頭或焊接管接頭。
4、可調型自力式壓差控制閥有一個調節壓差的旋鈕，調節旋鈕可使壓差設定值增大或減小。
