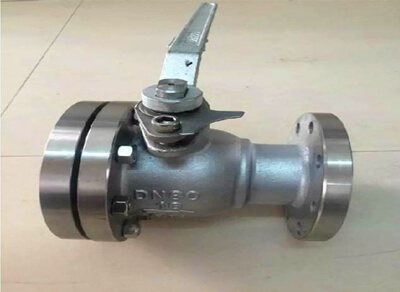

FQ41F不銹鋼放料球閥
產品簡介
FQ41F不銹鋼放料球閥概述:FQ41F不銹鋼放料球閥是一種特殊結構的放料球閥,閥座與端面法蘭距離近,物料滯留少,結構緊湊,密封性能優越,用于精細化工、制藥、化工行業的反應鍋上,也可用在
訂購熱線：13250886677
產品介紹
一、FQ41F不銹鋼放料球閥概述:
FQ41F不銹鋼放料球閥是一種特殊結構的放料球閥,閥座與端面法蘭距離近,物料滯留少,結構緊湊,密封性能優越,用于精細化工、制藥、化工行業的反應鍋上,也可用在細軟顆粒介質輸送.采用PPL或M密封材料,更具耐磨耐溫,是牙膏行業、真空制膏鍋放料的理想產品.
放料球閥設 計 標 準
設計標準:GB/T 12237-1989
結構長度:Q/OLF002-03
連接端標準:GB/T 7307、GB/T 79、ISO 2852
試驗標準:JB/T 9092-1999
FEP(F46)、PCTFE(F3)密封材料不銹鋼放料球閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用.
不銹鋼放料球閥、L值為企業標準,左法蘭比右法蘭大一檔,D1與反應釜連接,分子為右法蘭尺寸,分母為左法蘭JB78尺寸,配反應釜50L-5000L.

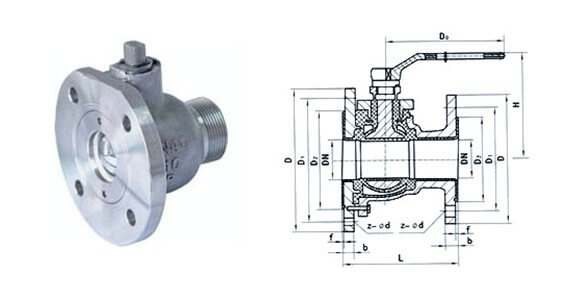

外形結構圖
外形結構圖
只要外形尺寸
|
公稱通徑DN |
放料球閥主要外形尺寸和連接尺寸mm |
|||||||||
|
D |
D1 |
D2 |
z-φd |
n-φd |
L |
L0 |
H |
b1 |
b2 |
|
|
25 |
235 |
85 |
125 |
4-φ14 |
4-φ14 |
120 |
220 |
115 |
15 |
22 |
|
40 |
235 |
110 |
160 |
4-φ18 |
4-φ18 |
135 |
250 |
130 |
19 |
22 |
|
50 |
230 |
125 |
190 |
4-φ18 |
8-φ14 |
160 |
250 |
125 |
14 |
20 |
|
80 |
245 |
160 |
210 |
4-φ18 |
8-φ14 |
200 |
400 |
184 |
15 |
22 |
