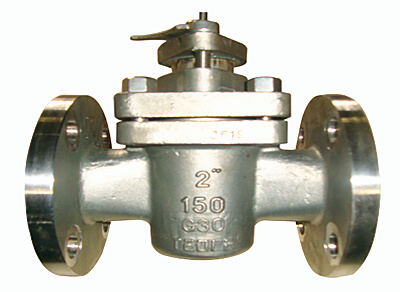

X41F-150LB美標卡套式旋塞閥
美標卡套旋塞閥是一種快速開關的直通閥,由于旋密封面之間運動帶有擦拭作用,而在全開時可完全防止與流動介質的接觸,故它通常也能用于帶懸浮顆粒的介質.它的另一個重要特性是它易于適應多通道結構,以致一個閥可以獲得兩個、三個,甚至四個不同的流道.這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件.
美標卡套式旋塞閥X41F-150LB主要性能規范
|
型號 |
壓力級 |
試驗壓力PS(MPa) |
適用介質 |
適用溫度（℃） |
||
|
殼體 |
密封（水） |
低壓密封（氣） |
||||
|
X41F-150(Lb)C |
150 |
3.0 |
2.2 |
0.5-0.7 |
水、蒸汽、油品等 |
≤150 |
|
300 |
7.8 |
5.6 |
||||
|
600 |
15.3 |
11.2 |
||||
|
X41F-150(Lb)P |
150 |
3.0 |
2.2 |
0.5-0.7 |
硝酸類 |
≤150 |
|
300 |
7.8 |
5.6 |
||||
|
600 |
15.3 |
11.2 |
||||
|
X41F-150(Lb)R |
150 |
3.0 |
2.2 |
0.5-0.7 |
硝酸類 |
≤150 |
|
300 |
7.8 |
5.6 |
||||
|
600 |
15.3 |
11.2 |
||||
主要執行標準
|
項目 |
設計 |
壓力－溫度基準 |
結構長度 |
法蘭連接尺寸 |
試驗與檢驗 |
|
標準 |
ANSI B16.34.AP1600 |
ANSI B 16.34 |
ANSI B 16.10 |
ANSI B 16.5 |
API598 |
主要尺寸
|
壓力 |
公稱通徑DN |
尺寸（mm） |
||||||||
|
(ln) |
(mm) |
D |
D1 |
D2 |
L |
H |
do |
b-f |
z-Φd |
|
|
150Lb |
1/2 |
15 |
89 |
60.5 |
35 |
108 |
110 |
150 |
12-2 |
4-Φ15 |
|
3/4 |
20 |
98 |
70 |
43 |
117 |
115 |
150 |
12-2 |
4-Φ15 |
|
|
1 |
25 |
108 |
79.5 |
51 |
127 |
115 |
180 |
12-2 |
4-Φ15 |
|
|
11/4 |
32 |
117 |
89 |
64 |
140 |
135 |
270 |
13-2 |
4-Φ15 |
|
|
11/2 |
40 |
127 |
98.5 |
73 |
165 |
140 |
280 |
15-2 |
4-Φ15 |
|
|
2 |
50 |
152 |
120.5 |
92 |
178 |
150 |
300 |
16-2 |
4-Φ19 |
|
|
21/2 |
65 |
178 |
139.5 |
105 |
190 |
165 |
350 |
18-2 |
4-Φ19 |
|
|
3 |
80 |
190 |
152.5 |
127 |
203 |
180 |
400 |
19-2 |
4-Φ19 |
|
|
4 |
100 |
229 |
190.5 |
157 |
229 |
380 |
- |
24-2 |
4-Φ19 |
|
|
5 |
125 |
254 |
216 |
186 |
254 |
460 |
- |
25-2 |
8-Φ22 |
|
|
6 |
150 |
279 |
241.5 |
216 |
267 |
520 |
- |
27-2 |
8-Φ22 |
|
|
8 |
200 |
343 |
298.5 |
270 |
292 |
580 |
- |
30-2 |
8-Φ22 |
|
