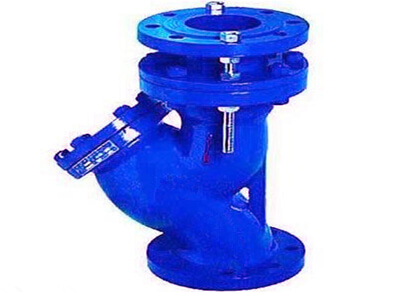

YSTF(Y型)拉桿伸縮過濾閥
產品簡介
LSYF型過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。拉桿伸縮過濾器閥特
訂購熱線：13250886677
產品介紹
YSTF(Y型)拉桿伸縮過濾閥
概述：
LSYF型過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。
拉桿伸縮過濾器閥工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
拉桿伸縮過濾器閥特點
1、抗污性強。排污方便；流通面積大。壓力損失小：結構簡單，體積小，重量輕。
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
4、伸縮型特點：拉伸長度，最大位置可移伸100mm。有利于安裝方便．提高工作效率。
主要零件材料：
| 殼體材質 | 碳鋼WCB、 黃銅B62 | 不銹鋼304、316、316L |
| 濾框濾網材質 | 不銹鋼304、316、316L | |
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | |
| 防爆級別 | BS5501: IIA、IIB、IIC | |
| 環境溫度（℃） | -30~380 | -80~450 |
| 公稱壓力（MPa） | 0.6~5.0（150Lb~600Lb） | |
| 過濾精度（目/in） | 10~300 | |
主要連接尺寸
| 通徑DN | L | D | D1 | D2 | B | f | n-φ |
| 50 | 300 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
| 65 | 350 | 180 | 145 | 120 | 18 | 3 | 4-φ18 |
| 80 | 400 | 195 | 160 | 135 | 20 | 3 | 8-φ18 |
| 100 | 450 | 215 | 180 | 155 | 20 | 3 | 8-φ18 |
| 125 | 500 | 245 | 210 | 185 | 22 | 3 | 8-φ18 |
| 150 | 550 | 280 | 240 | 210 | 24 | 3 | 8-φ23 |
| 200 | 650 | 335 | 295 | 265 | 26 | 3 | 12-φ23 |
| 250 | 775 | 405 | 355 | 320 | 30 | 3 | 12-φ25 |
| 300 | 900 | 460 | 410 | 375 | 30 | 4 | 12-φ25 |
YSTF拉桿伸縮過濾器主要叁數
| 型 號 |
公稱壓力 PN(MPa) |
耐壓試驗壓力 (MPa) |
工作壓力 (MPa) |
| YSTF-10 | 1.0 | 1.1 | 1.0 |
| YSTF-16 | 1.6 | 1.76 | 1.6 |
