法蘭有哪些連接結構
時間: 2019-12-14 13:44:12 瀏覽次數：
一般在客戶無特殊要求的情況下,閥門的連接法蘭都是與閥門起鑄造出來的,稱之為整體式法蘭,也是法蘭連接中最常用的:平焊法蘭由于結構強度。突面法蘭在中低壓情況下能達到很好的密
法蘭連接結構如下
對于> DN50的管道,法蘭是最常用的連接方法,法蘭連接的閥門,安裝和拆卸都非常方便,而且適用的公稱尺寸和公稱壓力非常廣。與閥門連接的祛蘭,可分為平焊法蘭,對焊法蘭,承插焊法蘭,整體法蘭等:按密封面形式又可分為全平面法蘭,突面法蘭,凹凸面法蘭,棉槽面法蘭和環連接面法蘭。各種法蘭結構形式和密封面形式選擇取決于不同的使用工況。
一般在客戶無特殊要求的情況下,閥門的連接法蘭都是與閥門起鑄造出來的,稱之為整體式法蘭,也是法蘭連接中最常用的:平焊法蘭由于結構強度。剛度較低,多使用于條件較緩和的工況下,如低壓循環水用閥門，一般低樂壓縮空氣用閥門等,其優點是價格低廉,安裝方便:螺紋法蘭的使用范圍不能超過DN150，適用工況與平焊法蘭相似,但螺紋法蘭的密封和準確定位是很難做到的，因此當管道要求不能有任何泄漏時，一般不考慮螺紋法蘭;在小尺寸的法蘭中承插焊是很常見的,這種法蘭很容易安裝和焊接,但是不能用于有毒流體，因為焊縫很難進行射線探傷,也不能用于會導致產生腐蝕或者引起腐蝕問題的流體管道，常用于小于或等于PN100,小于或等于DN50的沒有危險流體的管路中，對焊法蘭其頸部過渡結構強度和剛度都較好,可與管子對焊連接并很容易進行射線檢測，使其具有極高的整體性,因此可適用于工況較苛刻的場合,如油氣及化工介質等。
常用法蘭類型及代號如圖1 - 7所示。
全平面法蘭一般用于低壓鑄鐵、鑄鋼或非金屬閥門中。突面法蘭在中低壓情況下能達到很好的密封效果,故在客戶無特殊要求時中低壓閥門大多采用突面
法蘭。榫槽式法蘭是將平墊片安裝在封閉槽中,這種結構在密封面上,可產生很高的密封比壓,通常遠遠超過墊片材料的屈服點,從而保證了可靠的密封性。
其缺點是長期使用后,閥門部件維修或更換時,墊片難以從密封槽中取出,如果硬性取出,往往會將密封槽損壞,所以這種法蘭并不是廣泛使用的法蘭類型,
它的用途也很有限。凹凸式法蘭是將平墊片安裝在凹而法蘭的密封面內,與椰槽式密封結構相比,其易于拆卸,其缺點是墊片容易與介質接觸,使用在高壓下
易被介質沖刷,變形,無法起到良好的密封效果,設計,制造時可根據實際需要適當?shù)丶尤藘?nèi),外環,及內、外包邊,以提高其密封效果。
環連接面法蘭是在兩個帶有環形凹槽的突面法蘭中放人一個環形軟金屬環墊片,墊片會有輕微的變形以起到密封作用,它廣泛用于高壓和有毒流體管道。
環連接面法蘭是在兩個帶有環形凹槽的突面法蘭中放人一個環形軟金屬環墊片,墊片會有輕微的變形以起到密封作用,它廣泛用于高壓和有毒流體管道。

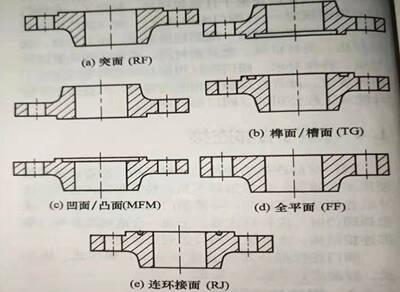

常用法蘭密封面類型及代號如圖1 - 8所示。
圖1 - 8法蘭密封面類型
圖1 - 8法蘭密封面類型
